Products and Applications

製品と用途

年々シビアになってきている品質要求に対し、自社マシンで製造された製品は品質管理部門の徹底したチェックが実施され「100%良品」を指標としてすべての検査項目をクリアした製品だけを出荷しています。
当社製品の形状
最終商品

Welding processing

溶接製品

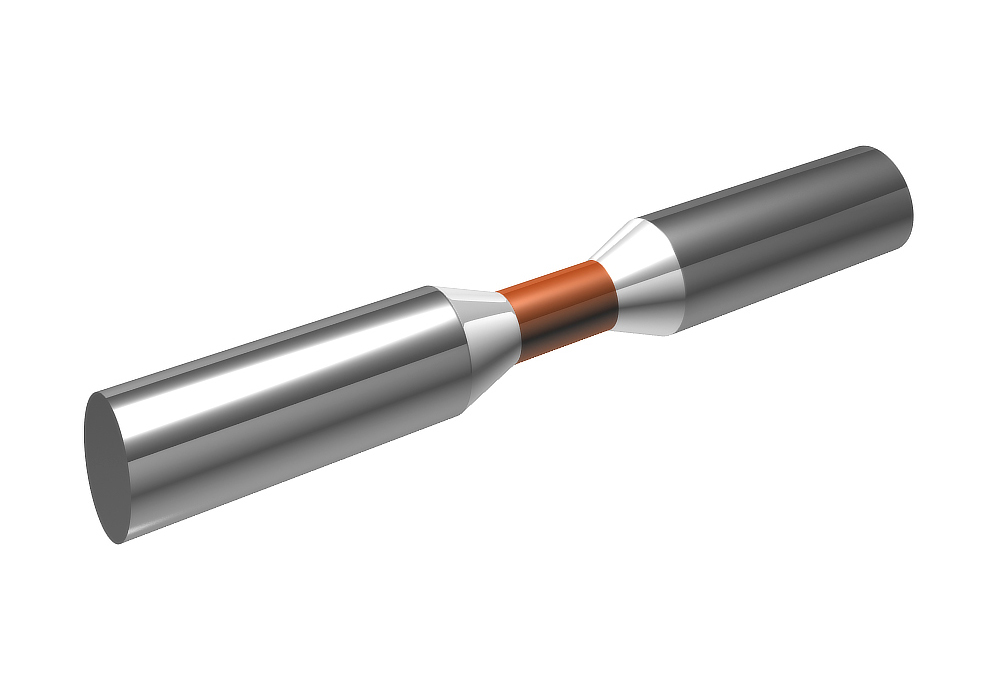

  • 抵抗溶接 スリーピース(2点溶接)
    抵抗溶接 スリーピース(2点溶接)
    製品材質(例)
    ・ニッケル+コハール+ジュメット
    ・ニッケル+タングステン+ジュメット
    ・モリブデン+タングステン+ジュメット
    ・モリブデン+モリブデン+ジュメット
    製品規格(例)
    ・線径:0.4mm〜
    ・寸法:±0.10mm
    ・偏芯:0.05mm以下
    ・溶接強度 例):折り曲げ強度試験
    用途例
    ・冷陰極電極用リード
    ・各種ランプ電極用リード
    特徴
    ・多数の異種金属材料溶接(高融点材)の実績あり。
    ・異種・同種金属に関わらず溶接のことならご相談ください。

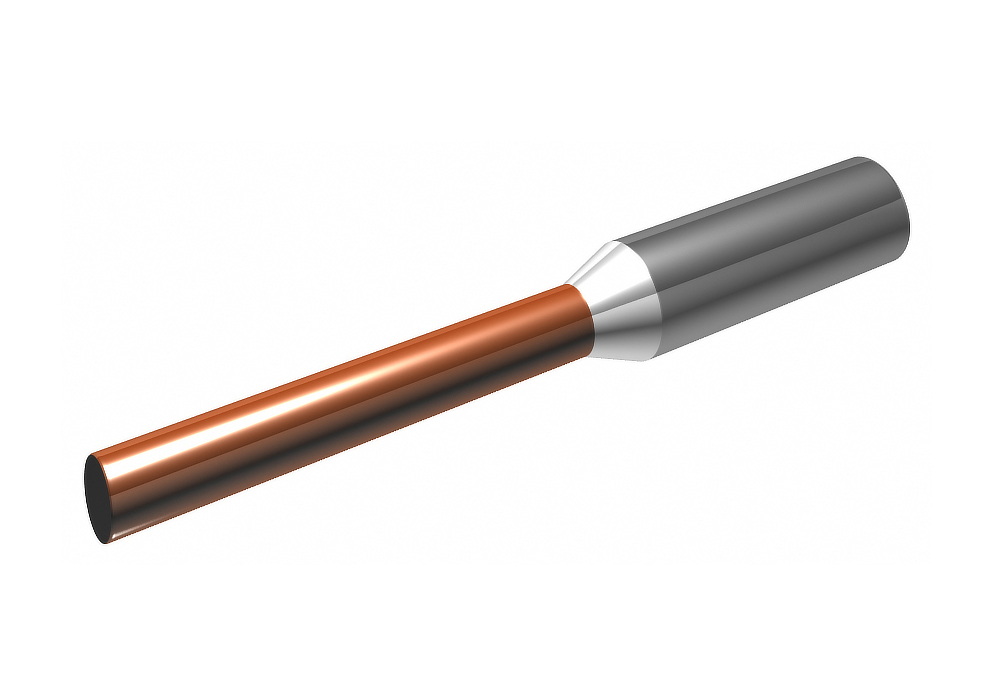

  • 抵抗溶接 ツーピース(1点溶接)
    抵抗溶接 ツーピース(1点溶接)
    製品材質(例)
    ・タングステン+ニッケル
    ・モリブデン+ジュメット+ニッケル
    ・プラチナ+ニッケル
    ・タンタル+鉄ニッケル
    製品規格(例)
    ・寸法:±0.10mm
    ・溶接玉径:±0.05mm
    ・偏芯:0.05mm以下
    ・溶接強度 例):折り曲げ強度試験
    用途例
    ・ストロボ電極用リード
    ・冷陰極管電極用リード
    ・各種ランプ電極用リード
    特徴
    ・多数の異種金属材料溶接の実績あり。
    ・異種・同種金属に関わらず溶接のことならご相談ください。また、ご要望の溶接玉径にも対応致します。
  • 抵抗溶接 ツーピース(1点溶接)
    抵抗溶接 ツーピース(1点溶接)
    製品材質(例)
    ・タングステン+ニッケル
    ・プラチナ+ニッケル
    ・タンタル+鉄ニッケル
    製品規格(例)
    ・寸法:±0.10mm
    ・溶接玉径:±0.05mm
    ・偏芯:0.05mm以下
    ・溶接強度 例):折り曲げ強度試験
    用途例
    ・ストロボ電極用リード
    ・各種ランプ電極用リード
    特徴
    ・多数の異種金属材料溶接の実績あり。
    ・異種・同種金属に関わらず溶接のことならご相談ください。また、ご要望の溶接玉径にも対応致します。

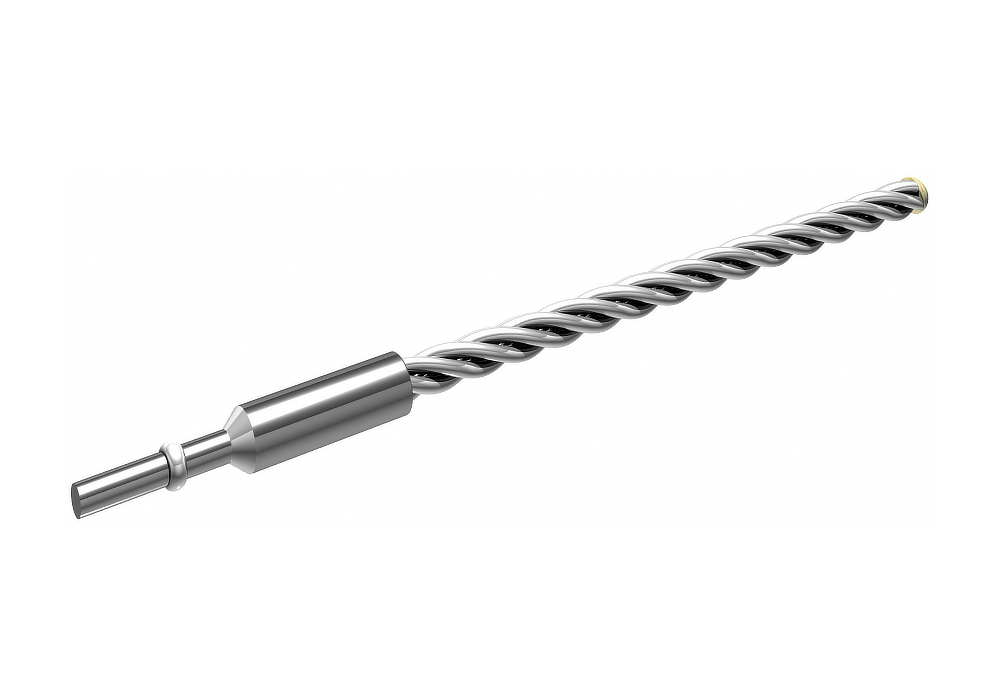

  • 撚り線特殊溶接リード
    撚り線特殊溶接リード
    製品材質(例)
    ・タングステン
    ・ニッケル
    ・28ナノポーラスカーボン
    製品規格(例)
    ・撚り線:φ1.5mm
    ・タングステン部:φ1.0mm
    ・ニッケル部:φ1.1
    ・ニッケルスリーブ:3mm゙
    ・全長:100~180mm
    ・精度:±0.2~
    用途例
    ・特殊ランプ用ステムリード
    特徴
    ・撚り線溶接部は銅漏れ防止にニッケルスリーブでカバーし溶接いたします。
    ・また、撚り線端部は解れ防止にアーク溶接にて仕上げをいたします。

Forming processing

フォーミング加工製品

  • 貴金属リード
    貴金属リード
    製品材質(例)
    ・プラチナ
    ・パラジウム
    ・銀
    製品規格(例)
    ・線径:φ0.2~φ0.5mm
    ・全長:15~20mm
    ・精度:±0.1
    用途例
    ・サーミスタ
    ・センサ用コネクタ
    ・半導体テストソケット
    特徴
    ・貴金属材料の鍛造加工及び溶接加工を高精度且つ極めて丁寧な加工が可能です。
    ・貴金属の厳格な保管管理及びロス回収に実績がございます。
  • 曲げリード
    曲げリード
    製品材質(例)
    ・鉄ニッケル
    ・ステンレス
    ・コバール
    製品規格(例)
    ・線径:φ0.3~φ0.8mm
    ・全長:15~20mm
    ・精度:±0.1
    用途例
    ・コネクター
    ・半導体素子
    特徴
    ・弊社独自の技術を結集したオリジナルマシンによりあらゆる材料を高精度で安定した加工が可能です。

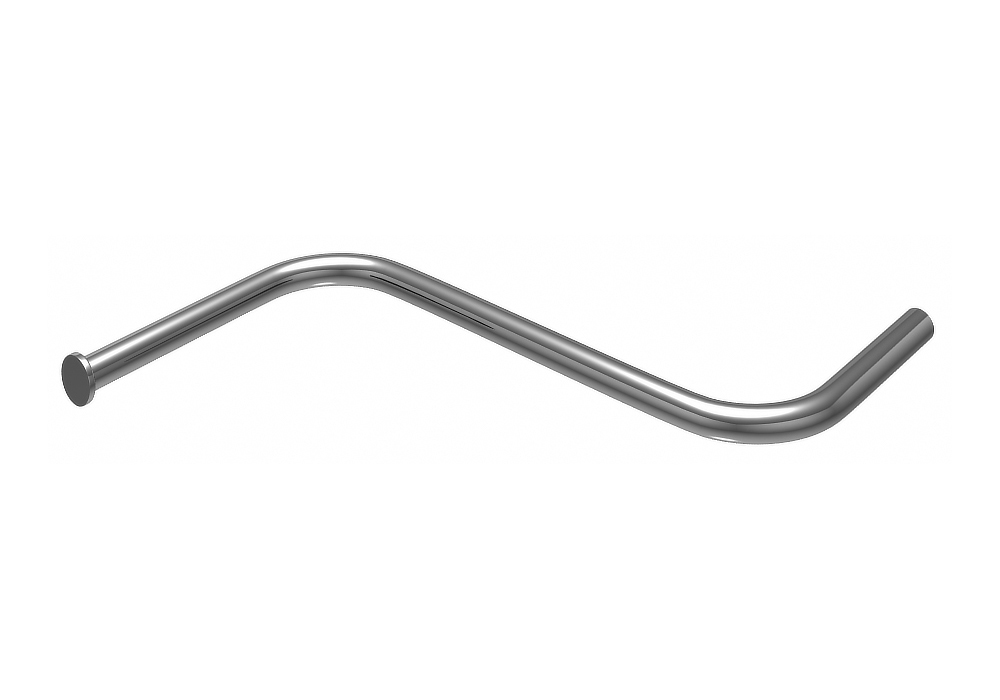

  • 3D曲げリード
    3D曲げリード
    製品材質(例)
    ・鉄ニッケル
    ・ステンレス
    ・コバール
    製品規格(例)
    ・線径:φ0.3~φ0.8mm
    ・全長:15~20mm
    ・精度:±0.1
    用途例
    ・コネクター
    ・端子
    ・ジャンパーリード
    特徴
    ・弊社独自のフォーミングマシンで複雑な3D曲げ形状のリード製品を高精度で製作いたします。

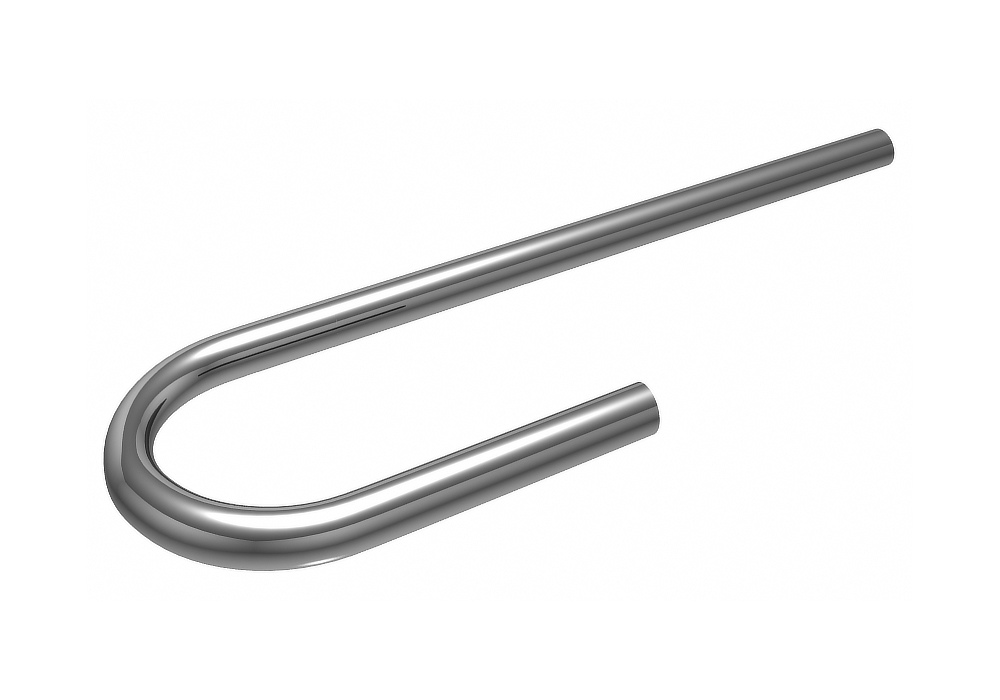

  • U曲げリード
    U曲げリード
    製品材質(例)
    ・モリブデン
    ・ステンレス
    製品規格(例)
    ・線径:φ0.3~φ0.8mm
    ・全長:15~30mm
    ・曲げR:1.7R
    ・精度:±0.2
    用途例
    ・電極
    ・ヒューズ
    特徴
    ・モリブデンやステンレス等の曲げにくい材料でも高精度で安定した深いU曲げ加工が可能です。

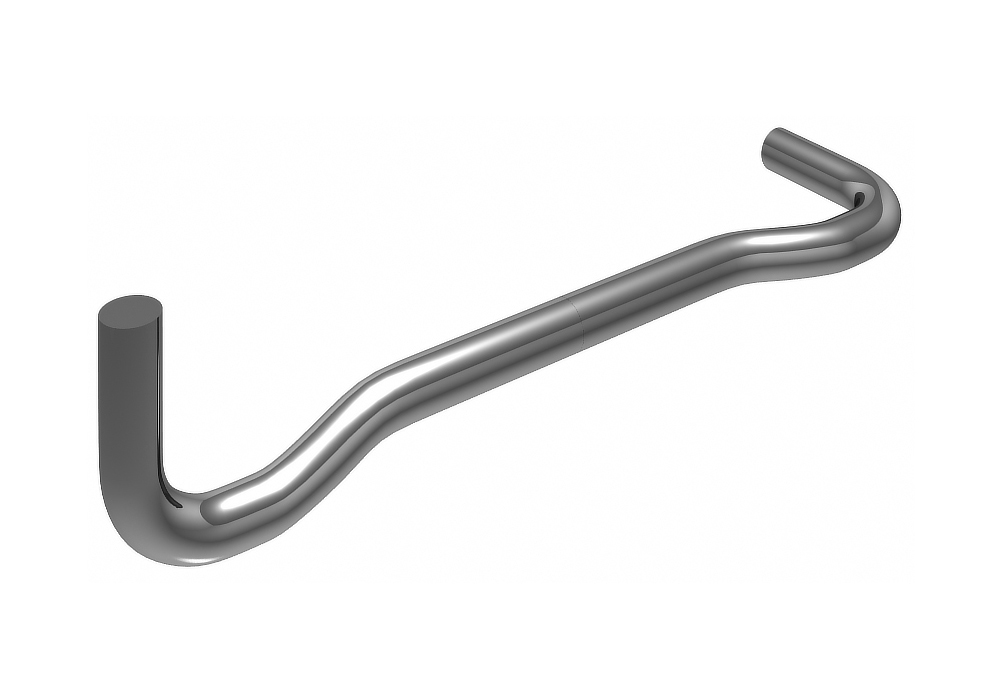

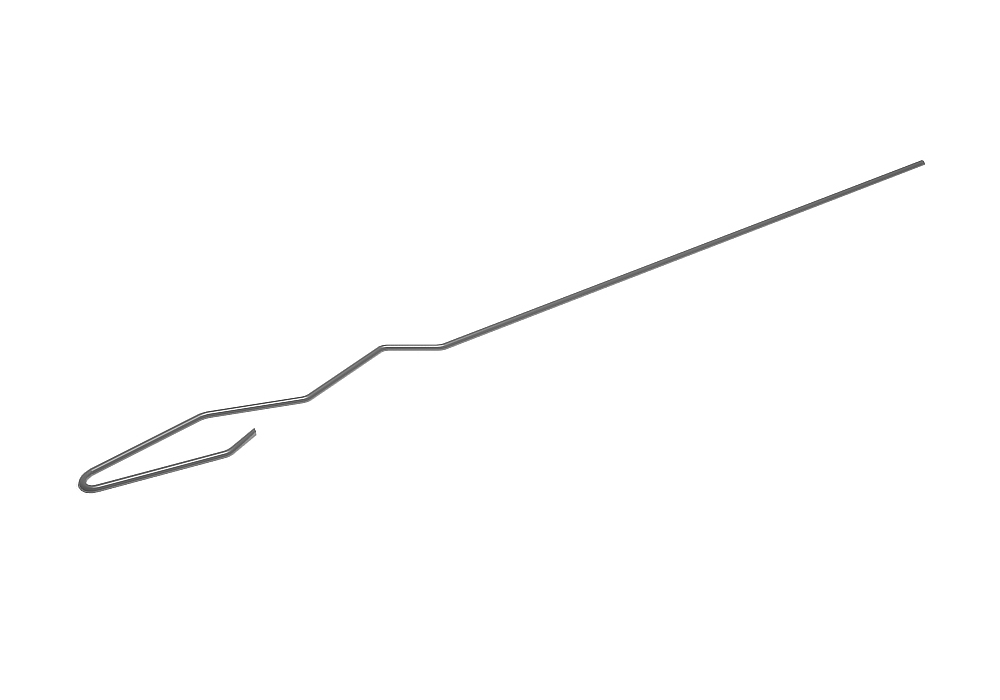

  • フォーミングリード
    フォーミングリード
    製品材質(例)
    ・鉄ニッケル
    製品規格(例)
    ・線径:φ0.3mm〜
    ・寸法:±0.02〜
    用途例
    ・車載向け水晶振動子用リード
    特徴
    ・3次元形状を自由に高精度で加工可能です。
  • 硬質材曲げリード
    硬質材曲げリード
    製品材質(例)
    ・モリブデン
    製品規格(例)
    ・線径:φ0.3mm〜
    ・寸法:±0.05〜
    用途例
    ・車載向けHIDランプ電極用リード
    特徴
    ・3次元形状を自由に高精度で加工可能です。
    ・加工硬化・歪取り等熱処理対応可能です。

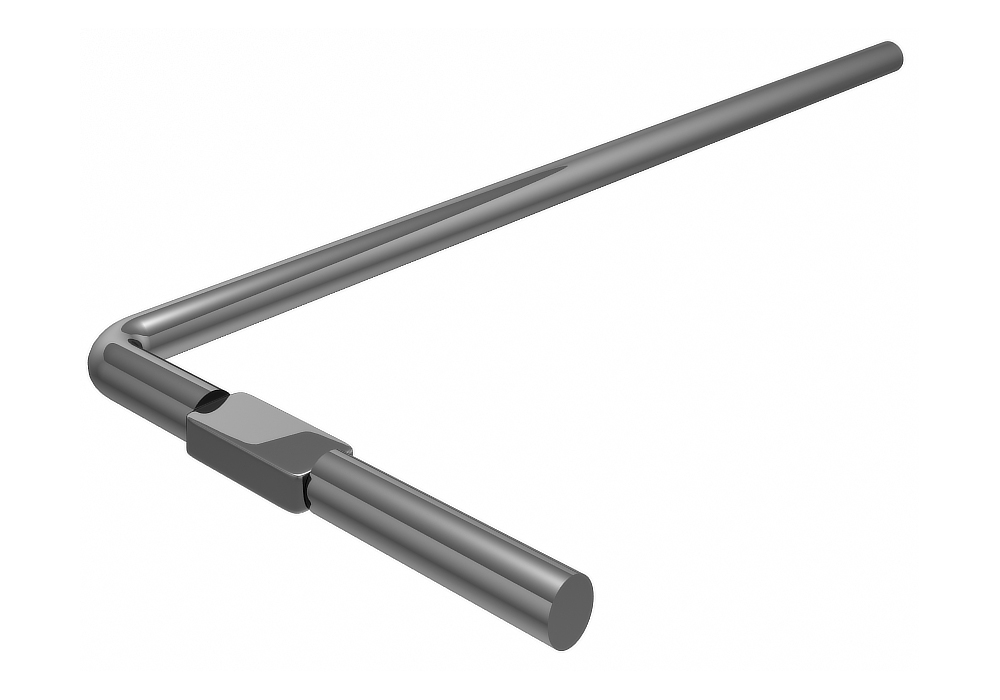

  • L曲げ潰しリード
    L曲げ潰しリード
    製品材質(例)
    ・コバール
    ・鉄ニッケル
    ・ニッケル
    ・ステンレス
    ・モリブデン
    製品規格(例)
    ・線径:φ0.3mm~φ1.0mm
    用途例
    ・コネクター
    特徴
    ・L曲げ潰しリードは複雑な立体曲げ形状にも高精度に加工することができます。

Forging processing

鍛造加工製品

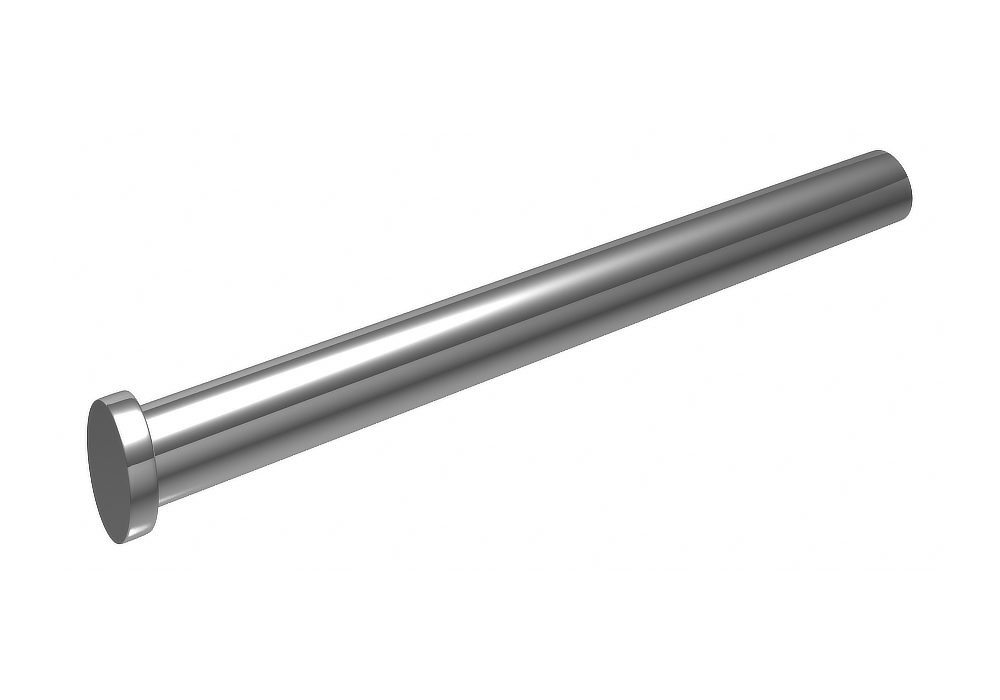

  • ヘッダーリード
    ヘッダーリード
    製品材質(例)
    ・鉄ニッケル
    ・コバール
    ・銀
    製品規格(例)
    ・線径:φ0.1mm〜φ2.0mm
    ・全長:1〜70mm
    ・ヘッダー径:φ0.2mm〜φ4.0mm
    ・ヘッダー厚み:0.1mm〜1.0mm
    用途例
    ・SWフィルター用リード
    ・水晶デバイスリード
    ・CPU・MPUリード
    特徴
    ・線径は細かいφ0.1mmサイズからφ3mmまで可能です。
    ・球面ヘッダー、オオツバヘッダー等、形状ヘッダーに対応致します。

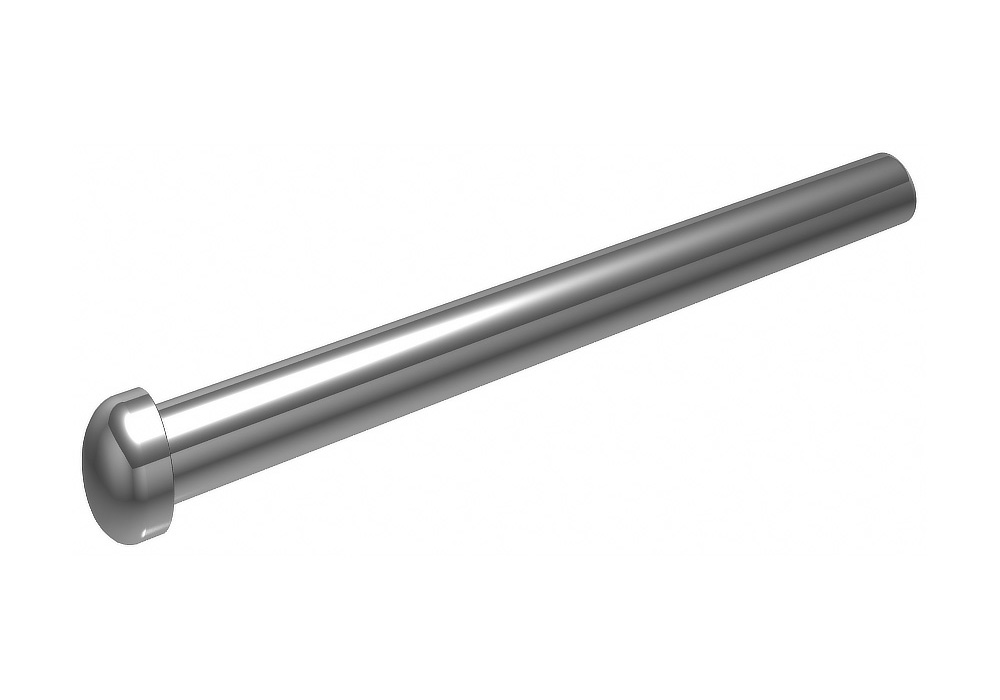

  • 球面ヘーダ―リード
    球面ヘーダ―リード
    製品材質(例)
    ・鉄ニッケル
    ・ステンレス
    ・コバール
    製品規格(例)
    ・線径:φ0.3~φ0.8mm
    ・全長:4~40mm
    ・精度:±0.05~
    用途例
    ・PGA用ピン
    特徴
    ・ご希望の球面形状に合わせて製作いたします。

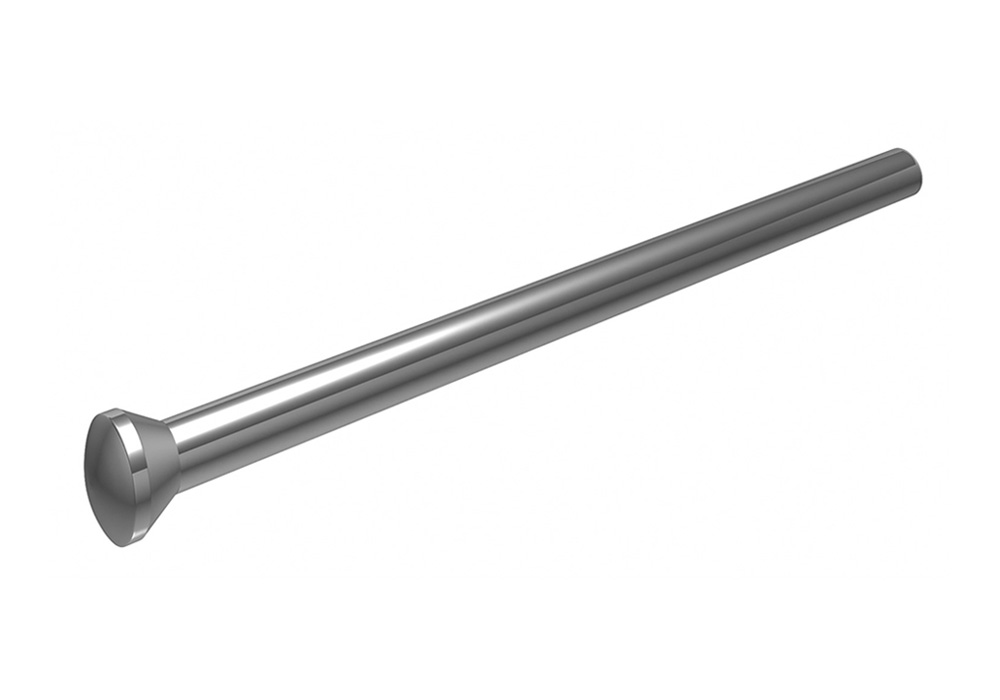

  • 皿型・丸型ヘッダーリード
    皿型・丸型ヘッダーリード
    製品材質(例)
    ・モリブデン
    ・ステンレス
    ・コバール
    ・鉄ニッケル
    製品規格(例)
    ・線径:φ0.3~φ3.0mm
    ・全長:5mm~
    ・精度:±0.05~
    用途例
    ・端子
    ・リベット
    特徴
    ・モリブデン等の難加工硬質材にも対応可能です。

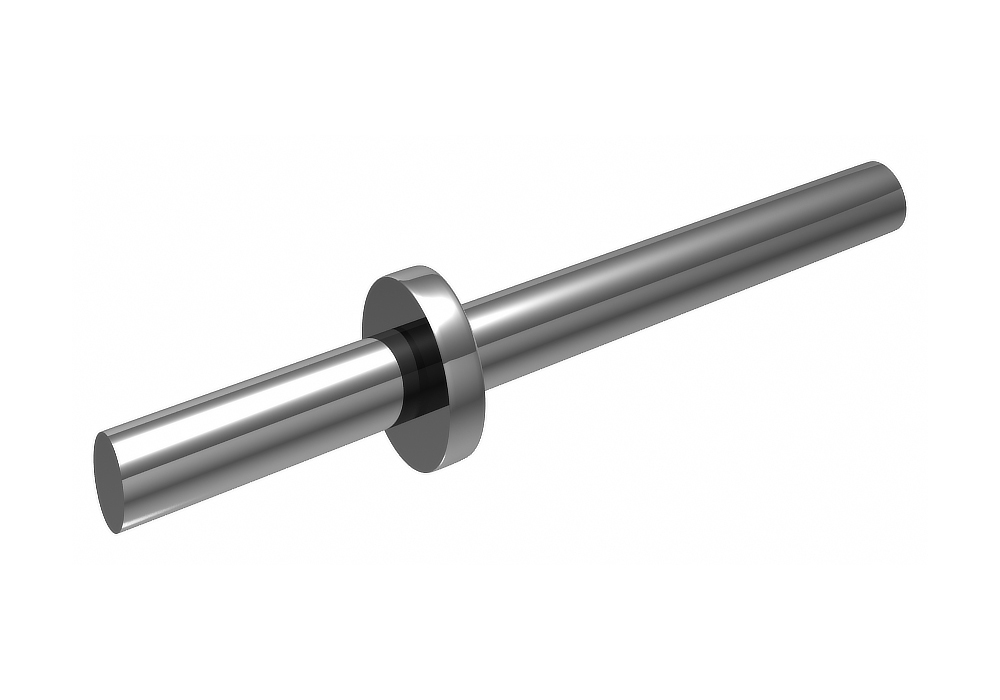

  • 中ツバピン
    中ツバピン
    製品材質(例)
    ・鉄ニッケル
    ・コバール
    ・黄銅
    製品規格(例)
    ・線径:0.1〜3.0mm
    ・寸法:±0.02mm〜
    用途例
    ・CPU・MPUリード
    ・気密端子用アースリード
    特徴
    ・抜け防止、位置決め用リードピン等の用途で使用されております。
    ・多様な形状に対応致します。

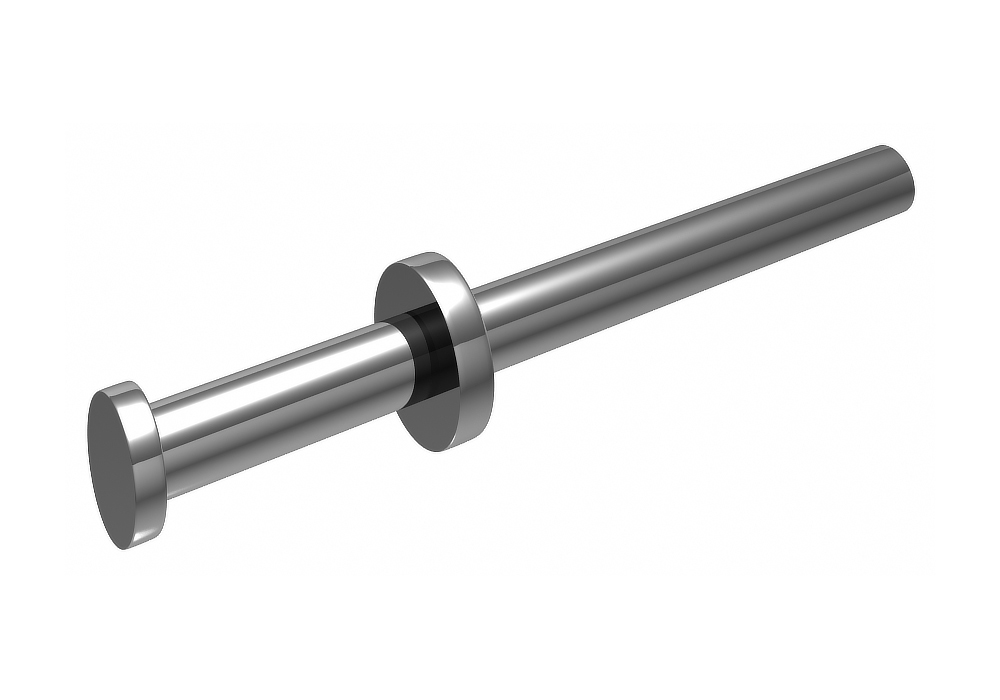

  • 2段ツバピン
    2段ツバピン
    製品材質(例)
    ・鉄ニッケル
    ・コバール
    ・黄銅
    製品規格(例)
    ・線径:0.1〜3.0mm
    ・寸法:±0.02mm〜
    用途例
    ・CPU・MPUリード
    ・気密端子用アースリード
    特徴
    ・中ツバのカット幅、銀ロウのボリューム等、オーダーメイド対応が可能です。

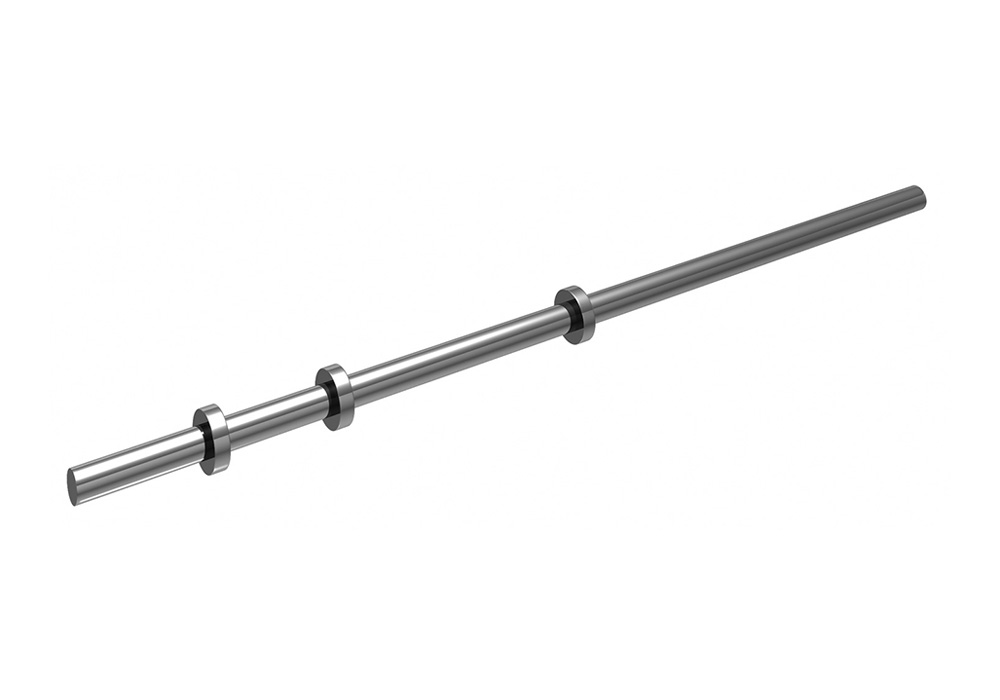

  • 3段ツバピン
    3段ツバピン
    製品材質(例)
    ・銅
    ・コバール
    ・ステンレス
    ・鉄ニッケル
    製品規格(例)
    ・線径:φ0.5~φ0.8mm
    ・全長:20mm~
    ・精度:±0.05~
    用途例
    ・樹脂パッケージ用ピン
    ・ハーメチック用端子
    特徴
    ・高精度な3段ツバ付きピンです。
    ・狭小のツバピッチ寸法にも対応可能です。

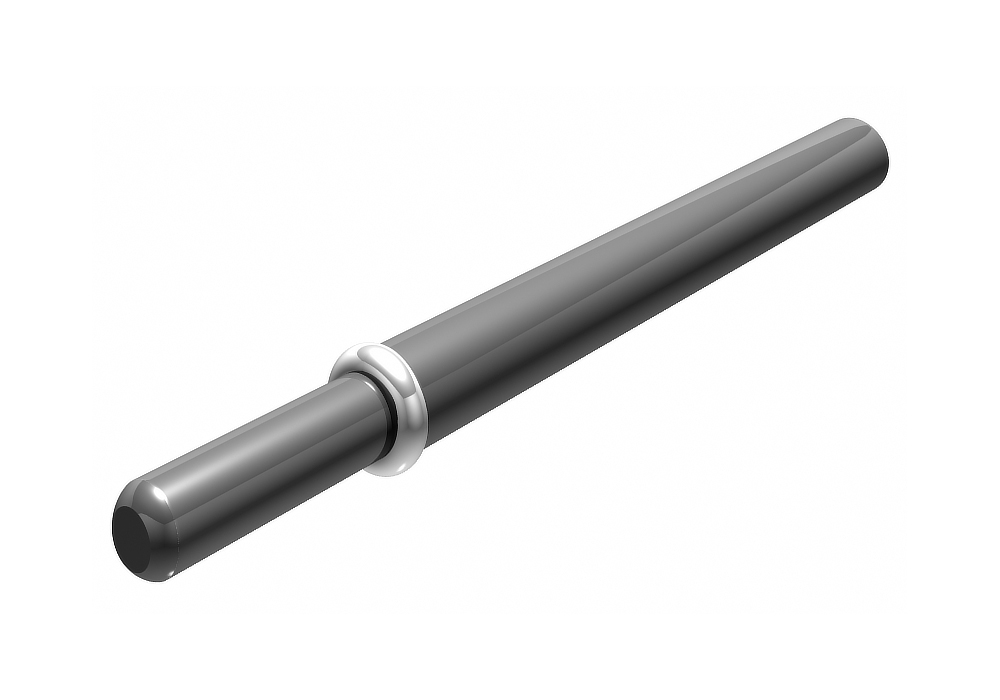

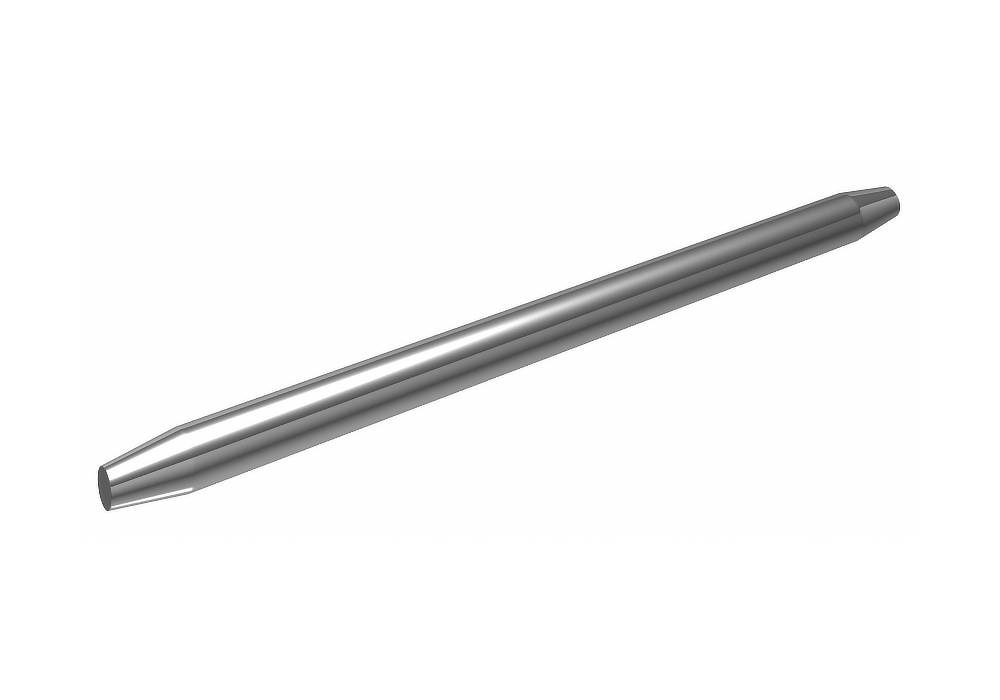

  • スウェージングピン
    スウェージングピン
    製品材質(例)
    ・タンタル
    製品規格(例)
    ・線径:0.6mm〜
    ・テーパー角度:30°
    ・全長寸法:±0.03mm〜
    用途例
    ・ガスセンサー電極用リード
    特徴
    ・鍛造によるテーパー形状が可能。
    ・コストが高い切削加工の代用として提案致します。

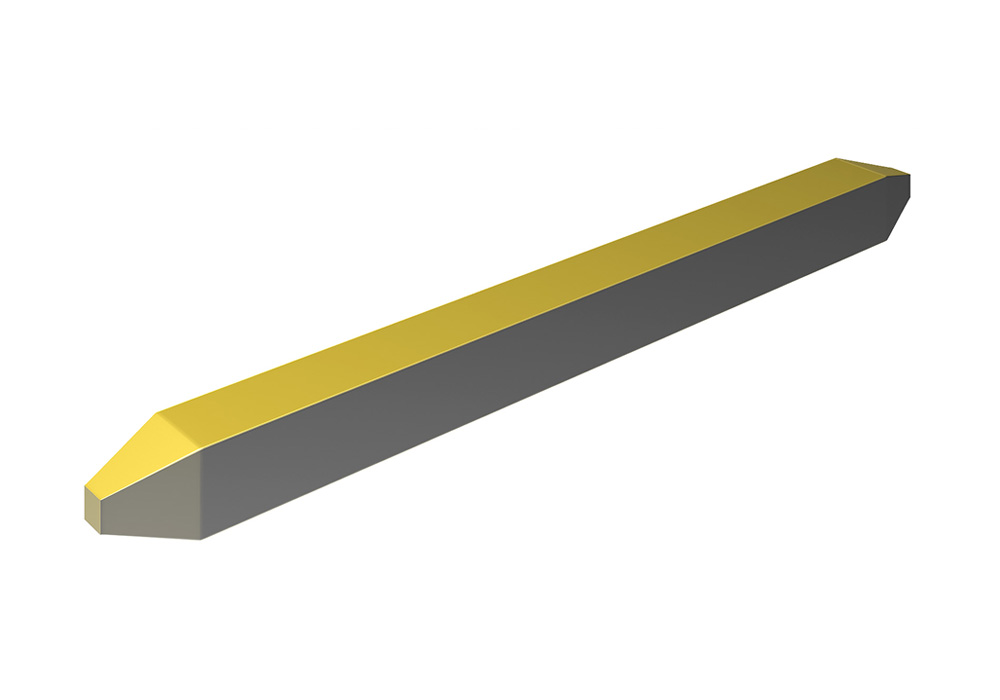

  • テーパー付き角ピン
    テーパー付き角ピン
    製品材質(例)
    ・銅
    製品規格(例)
    ・線径:φ0.6mm~
    ・全長:10mm~
    ・精度:±0.05~
    用途例
    ・コネクタ
    ・ソケット
    特徴
    ・ピン両側にテーパー加工した角ピンです。
    ・挿入用途、先端逃がし形状のピンとして活用いただけます。

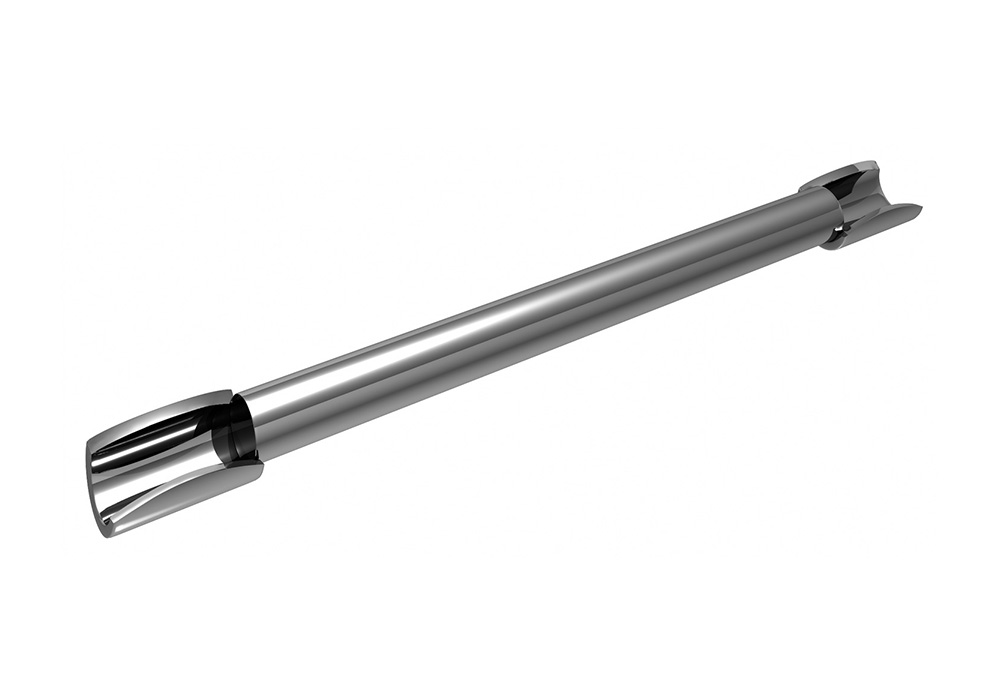

  • カールリード
    カールリード
    製品材質(例)
    ・銅
    ・コバール
    ・ニッケル
    ・鉄ニッケル
    製品規格(例)
    ・線径:φ0.8~φ1.0mm
    ・全長:20mm~
    ・精度:±0.1~
    用途例
    ・端子
    ・ソルダーカップ
    特徴
    ・ピンの両側に潰しカーリング加工しています。
    ・ソルダーカップ等の応用製品として活用いただけます。

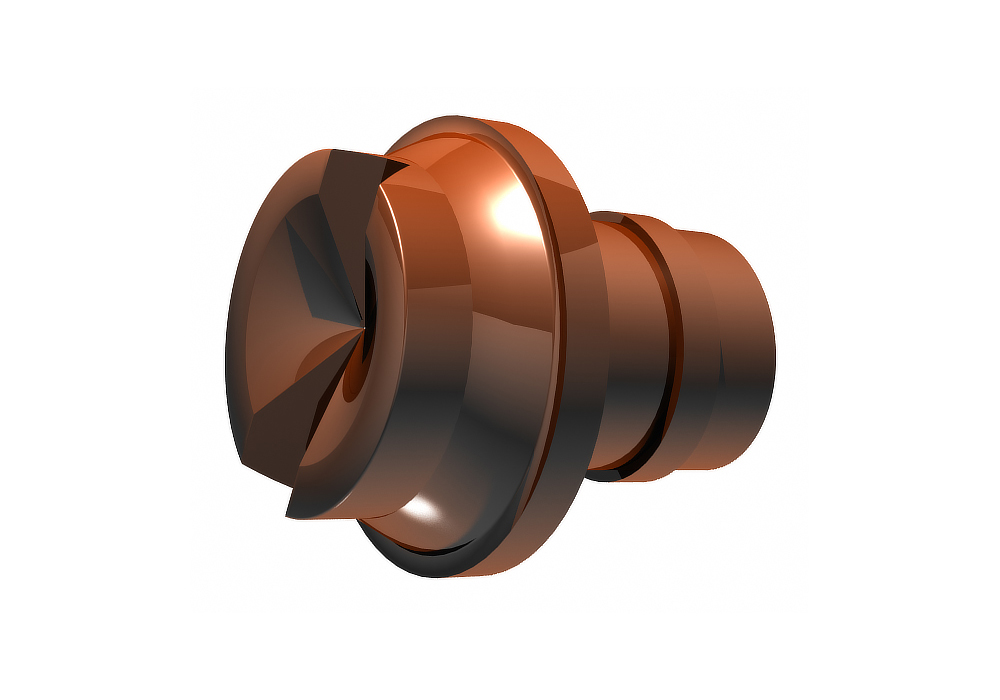

  • 微細ウルトラ鍛造ピン
    微細ウルトラ鍛造ピン
    製品材質(例)
    ・銅
    ・パラジウム
    ・コバール
    製品規格(例)
    ・線径:φ0.1~φ0.5mm
    ・全長:0.5~2.0mm
    ・精度:±0.02~
    用途例
    ・プランジャー
    ・半導体テストソケット
    ・コンタクトピン
    特徴
    ・用途を考慮しながら3D鍛造シミュレーションにて加工可能な形状をご提案いたします。
    ・微細で複雑な形状は是非お問い合わせください。

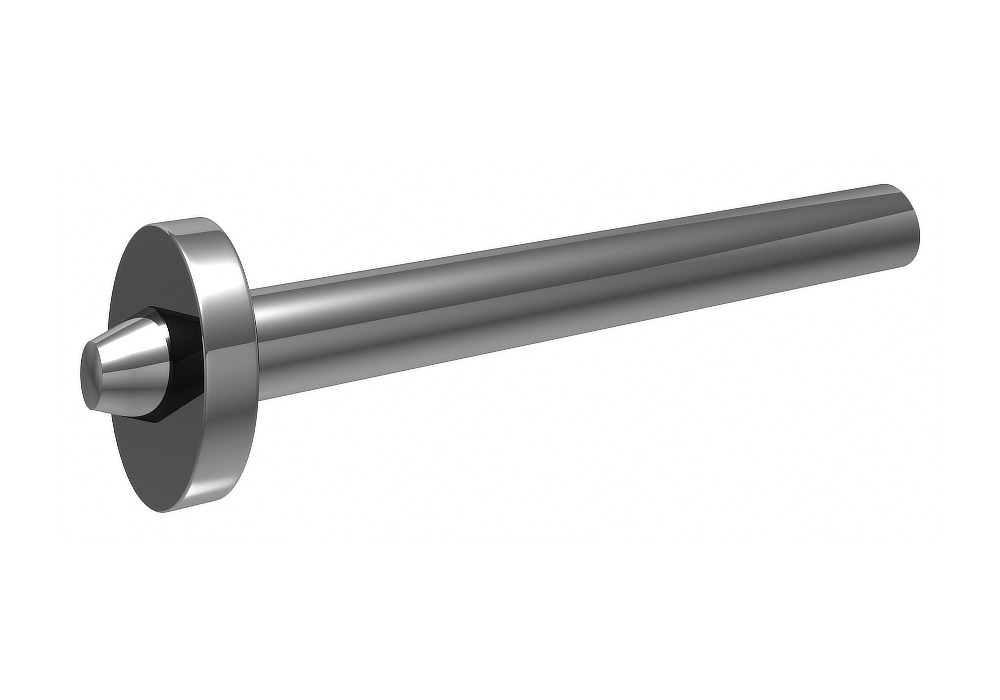

  • プロジェクション付ヘッダーリード
    プロジェクション付ヘッダーリード
    製品材質(例)
    ・鉄ニッケル
    ・ステンレス
    ・コバール
    製品規格(例)
    ・線径:φ0.3~φ0.8mm
    ・全長:4~40mm
    ・精度:±0.05~
    用途例
    ・一次電池用端子
    ・プランジャー
    ・半導体テストソケット
    特徴
    ・ご希望の突起形状および突起数に対応いたします。
    ・溶接用プロジェクションや位置決め用、接触子としてご活用いただけます。

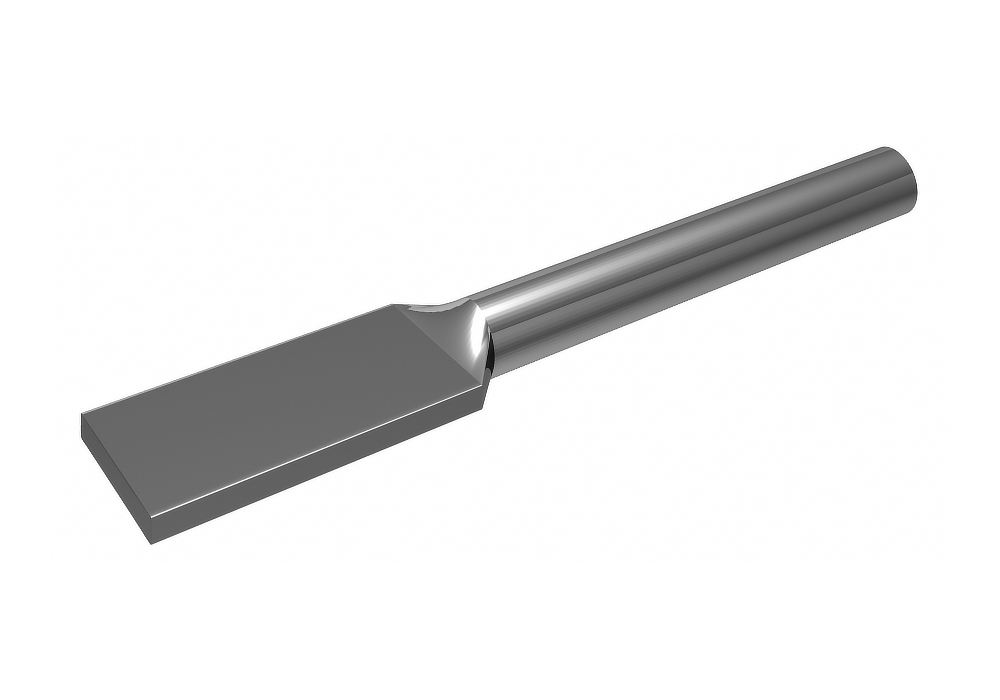

  • 潰しリード
    潰しリード
    製品材質(例)
    ・鉄ニッケル
    ・ステンレス
    ・コバール
    製品規格(例)
    ・線径:φ0.3~φ0.8mm
    ・全長:15~20mm
    ・精度:±0.05~
    用途例
    ・タブ付端子
    特徴
    ・高精度で潰し部の偏りがなく潰し厚さが均一です。
    ・さらに曲げ加工及び抜き加工、トリミング加工の複合が可能ですので、潰し部の形状も思いのままです。

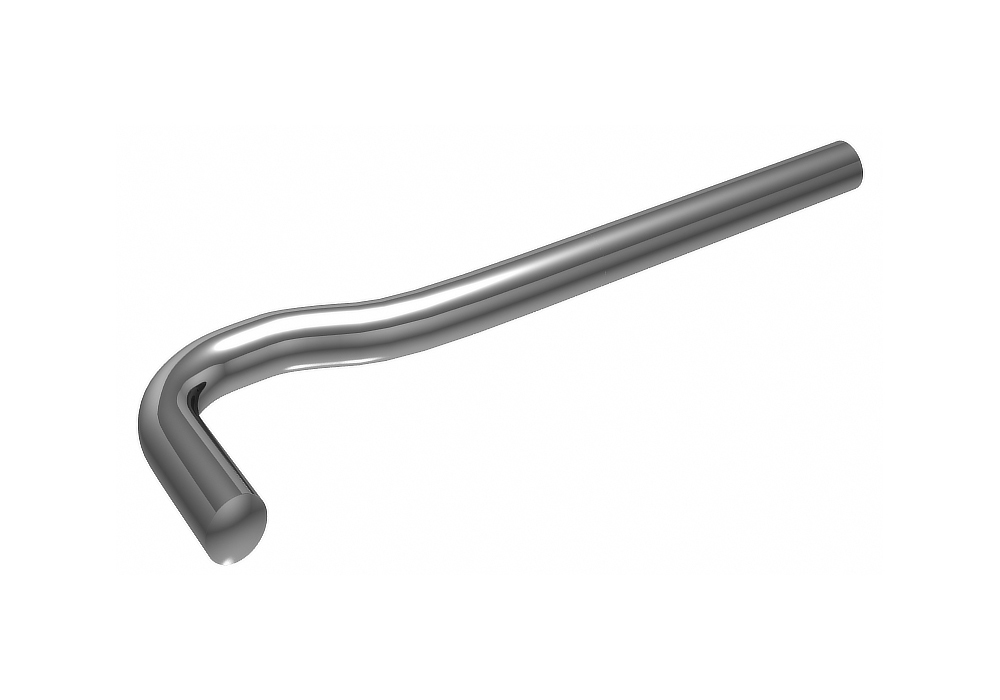

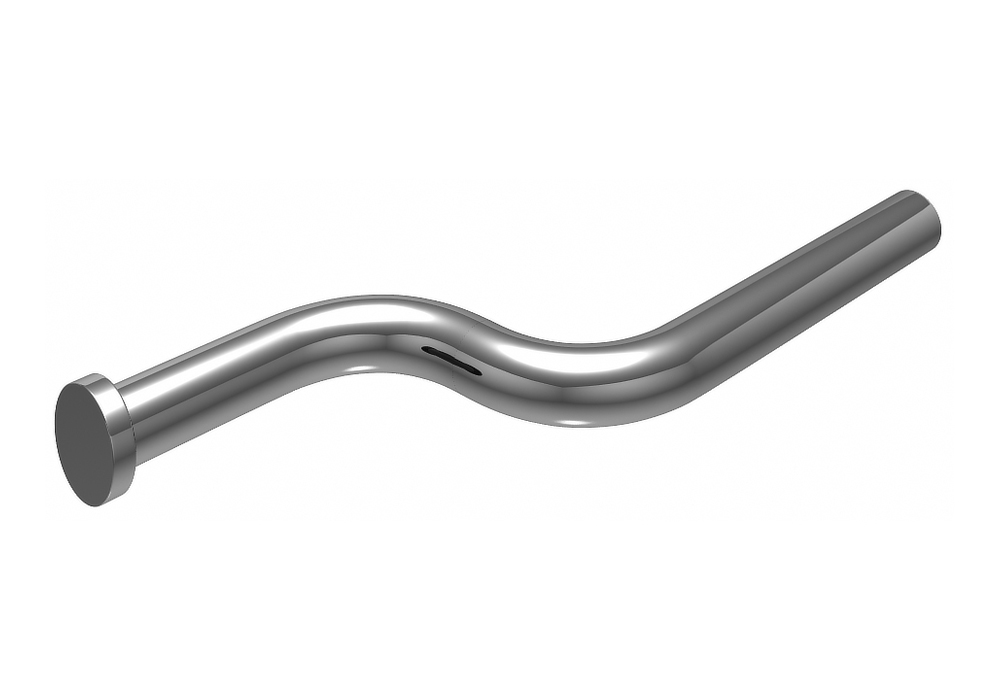

  • 曲げ付鍛造リード
    曲げ付鍛造リード
    製品材質(例)
    ・鉄ニッケル
    ・ステンレス
    ・コバール
    製品規格(例)
    ・線径:φ0.3~φ0.8mm
    ・全長:15~20mm
    ・精度:±0.1
    用途例
    ・樹脂パッケージ用ピン
    ・ハーメチック用端子
    特徴
    ・曲げ加工とヘッダーおよび潰し加工の複合加工が可能です。
    ・ご希望の曲げ及び鍛造形状に対応いたします。

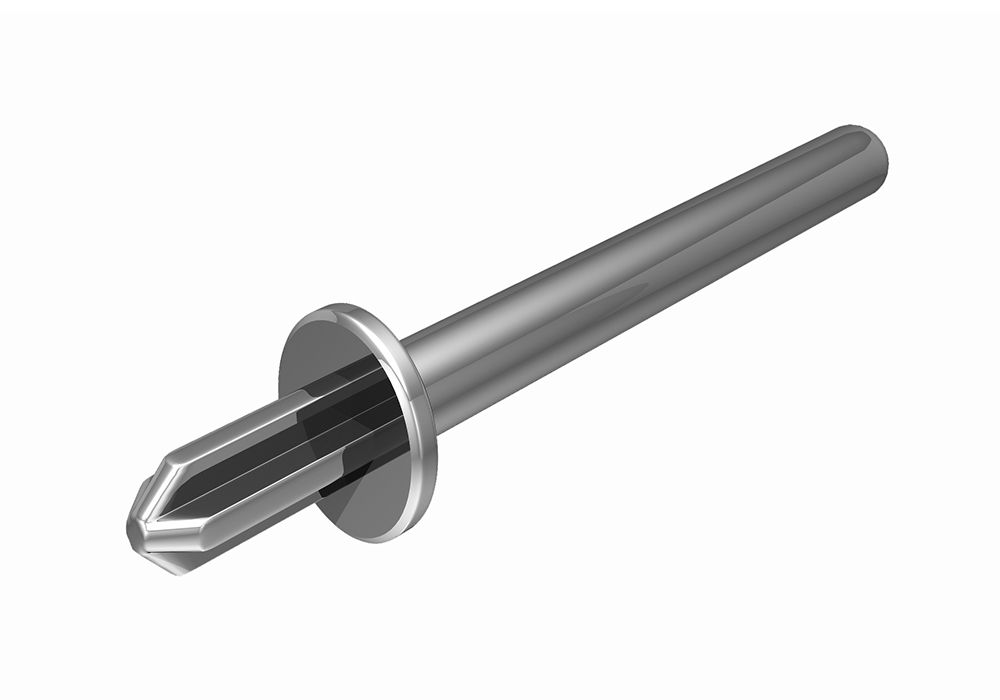

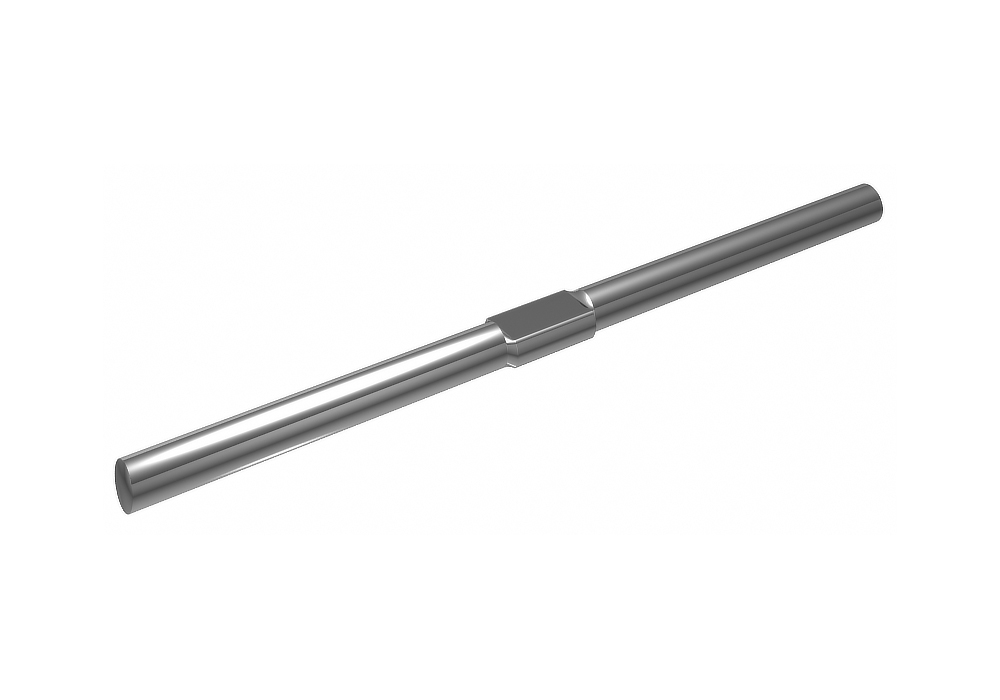

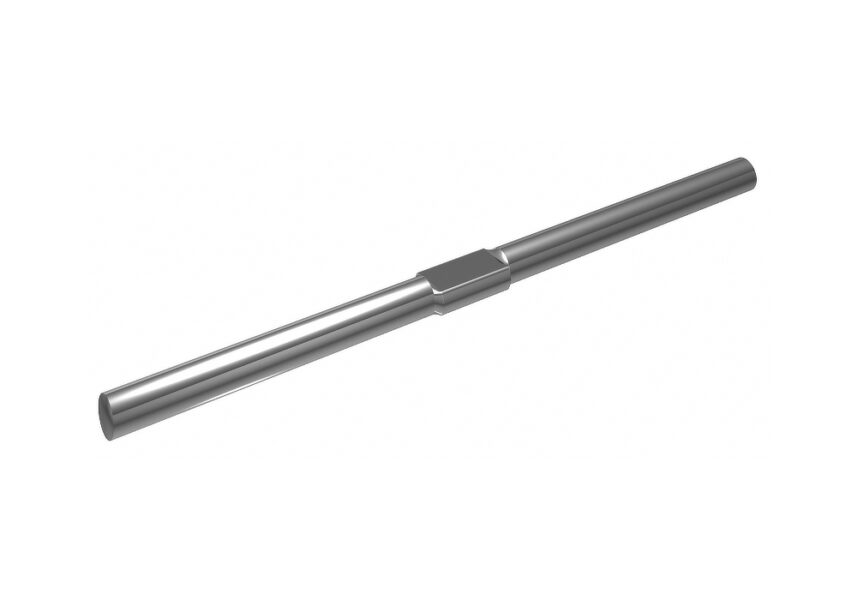

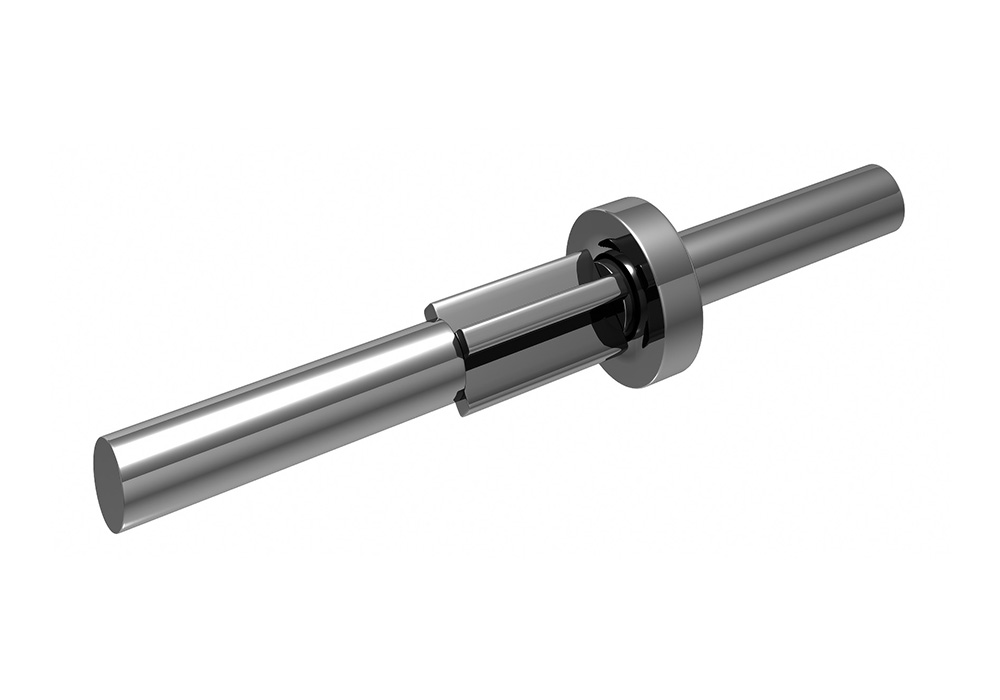

  • 十字潰し中ツバピン
    十字潰し中ツバピン
    製品材質(例)
    ・鉄ニッケル
    ・コバール
    ・銅
    製品規格(例)
    ・線径:φ0.3~φ0.8mm
    ・全長:5~10mm
    ・精度:±0.05
    用途例
    ・メカ部品用ピン
    ・電子機器部品
    特徴
    ・回り止め及び位置決めとして活用いただけます。

Fine cut processing

ファインカット加工製品

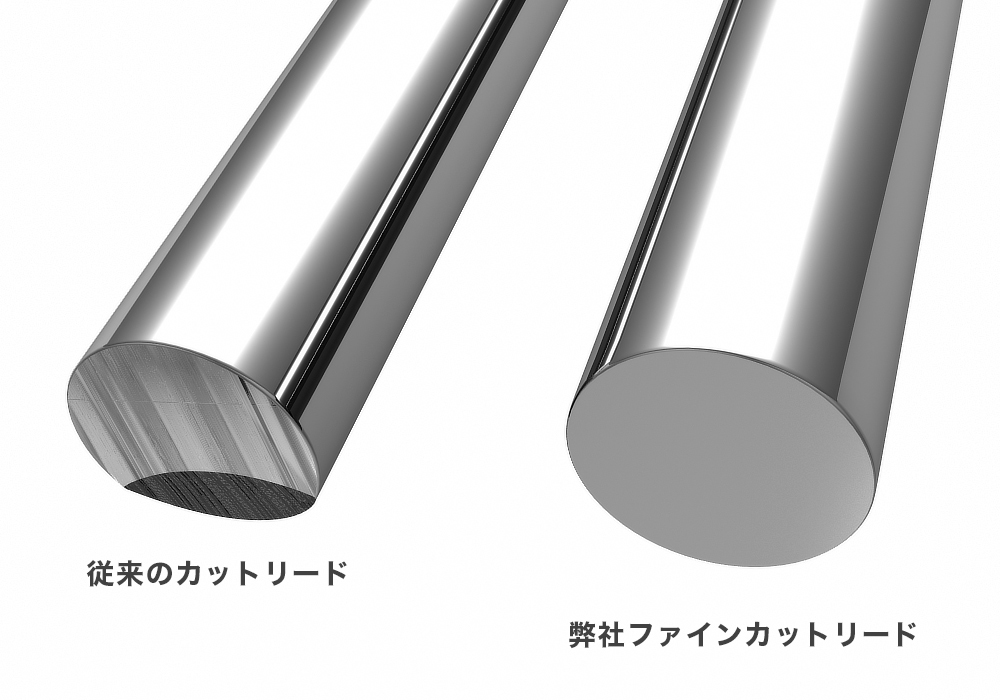

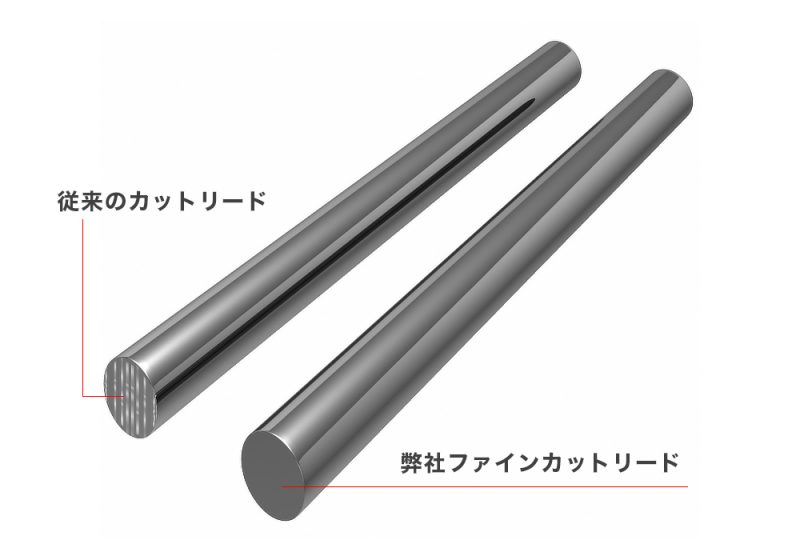

  • 切線 通常カット、ファインカット
    切線 通常カット、ファインカット
    製品材質(例)
    ・コバール
    ・ステンレス304WPB
    製品規格(例)
    ・線径:0.1mm〜0.3mm
    ・全長:〜1,000mm
    ・寸法:±0.02mm
    ・せん断面比率95%以上
    用途例
    ・水晶デバイスリード
    ・医療針用直線材料
    特徴
    ・せん断面比率95%以上を確保しつつ高回転での生産を可能にしました。

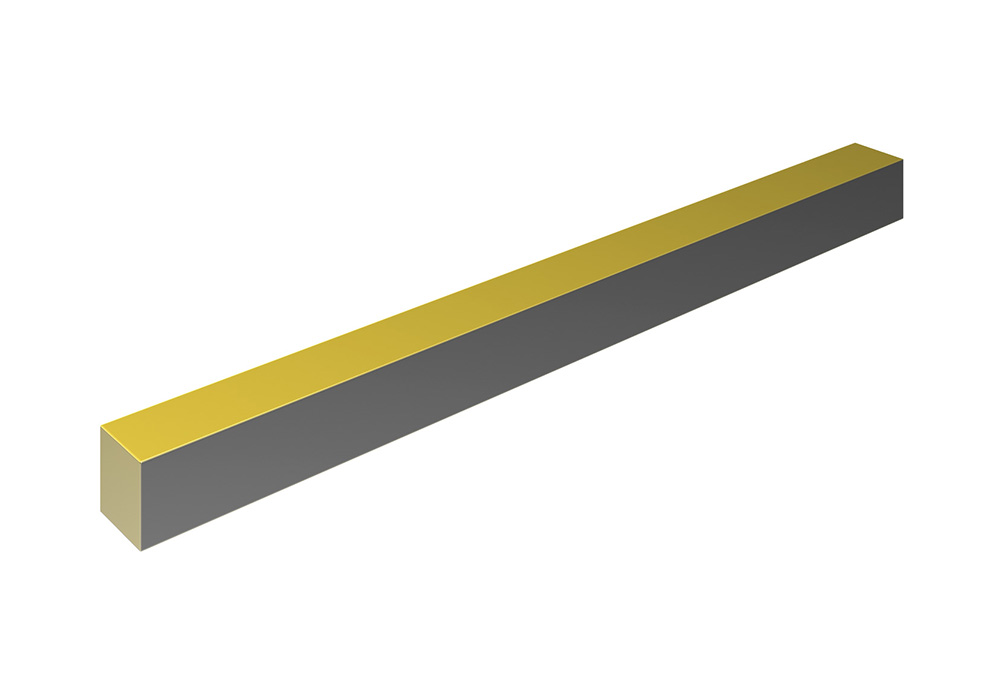

  • 角ピン
    角ピン
    製品材質(例)
    ・銅
    製品規格(例)
    ・線径:φ0.6mm~
    ・全長:3mm~
    ・精度:±0.05~
    用途例
    ・端子
    ・LED蛍光灯
    特徴
    ・角材のカットピンです。
    ・スズメッキ加工も対応可能です。
  • ストレート潰しリード
    ストレート潰しリード
    製品材質(例)
    ・コバール
    ・鉄ニッケル
    ・ニッケル
    ・ステンレス
    ・モリブデン
    製品規格(例)
    ・線径:φ0.1mm~φ2.0mm
    用途例
    ・コネクタ
    ・スイッチ
    特徴
    ・ストレートリードのつぶしは任意の位置に加工する事ができます。
    ・十字潰しに形状変更も可能です。

Composite processing

複合加工製品

溶接加工 + 板物加工
  • No14

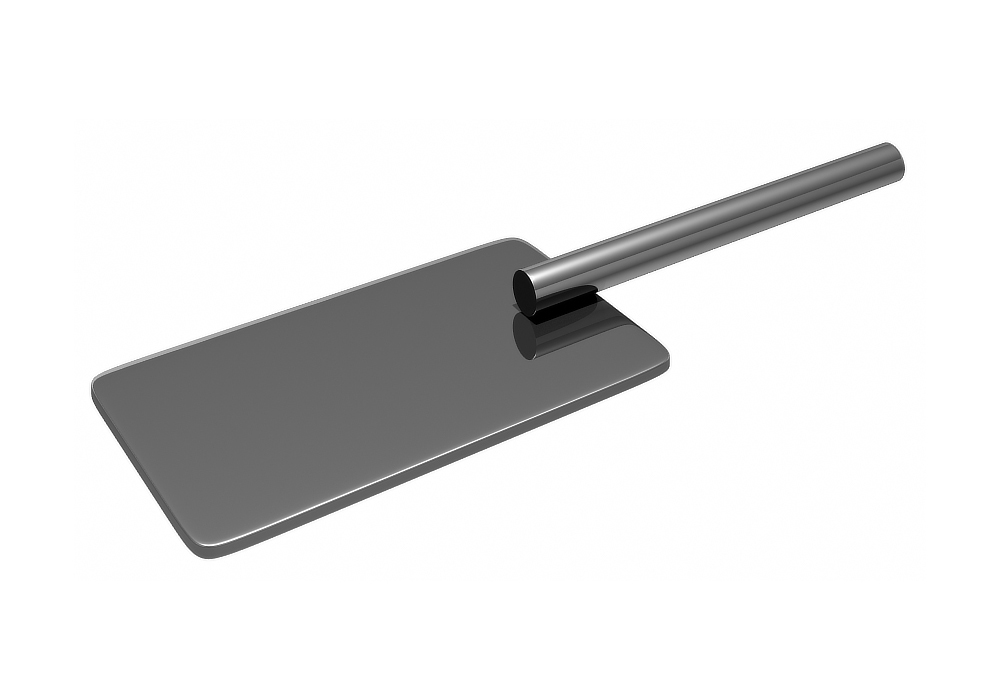

    板物溶接リード
    製品材質(例)
    ・板部材質:ステンレス
    ・線材部材質:スズメッキニッケル
    製品規格(例)
    ・線径:φ0.5mm~0.8mm
    ・全長:14mm~40mm
    ・板厚:0.18mm
    ・精度:±0.3
    用途例
    ・幅広タブ付端子
    特徴
    ・リード線のツブシ加工のみでは対応できない大きなタブ付端子の製作が可能です。
    ・タブのサイズはご指定いただけます。
  • No29

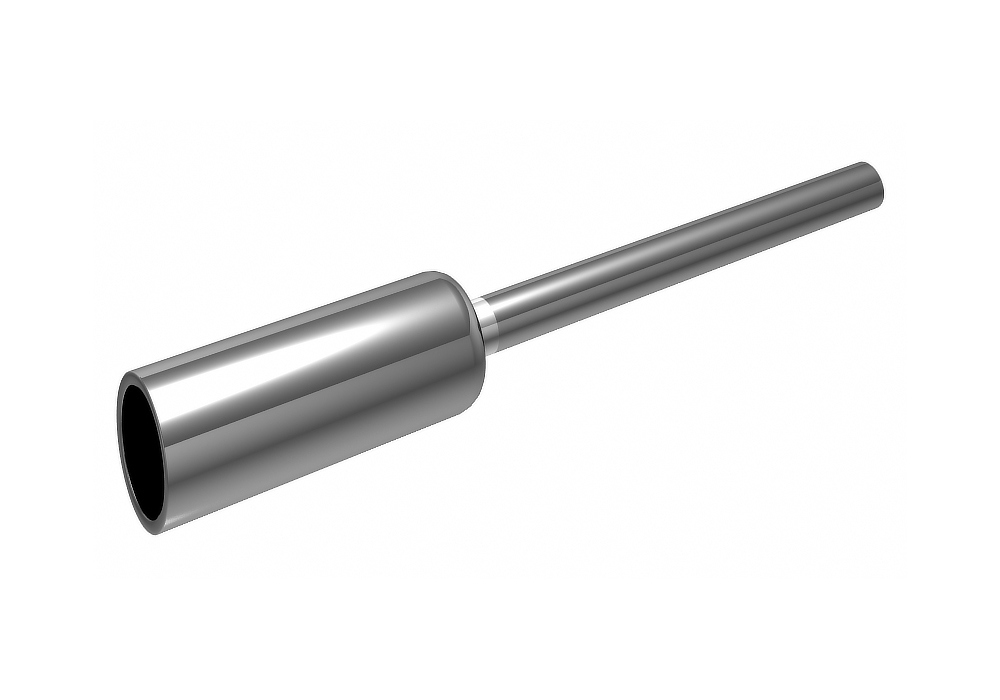

    カップリード
    製品材質(例)
    ・カップ材質:ステンレス
    ・線材部材質:スズメッキニッケル
    製品規格(例)
    ・線径:φ0.5mm~0.8mm
    ・全長:8mm~15mm
    ・カップ径:φ3.0~5.0mm
    ・精度:±0.3
    用途例
    ・一次電池用端子
    特徴
    ・カップ部は電極部のカバー及び逃がし等として活用いただけます。

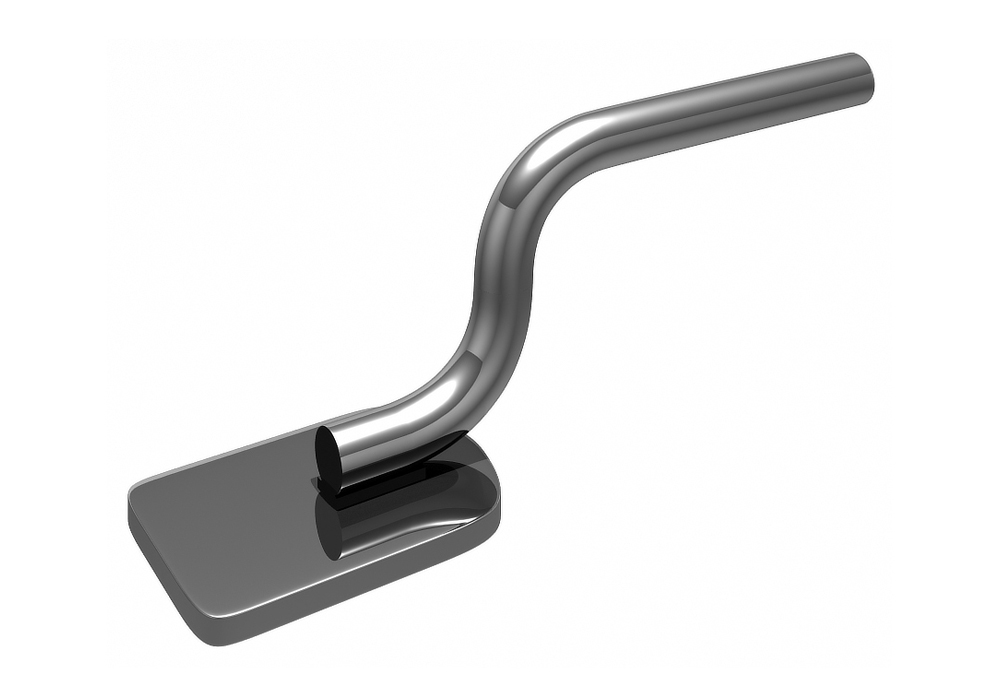

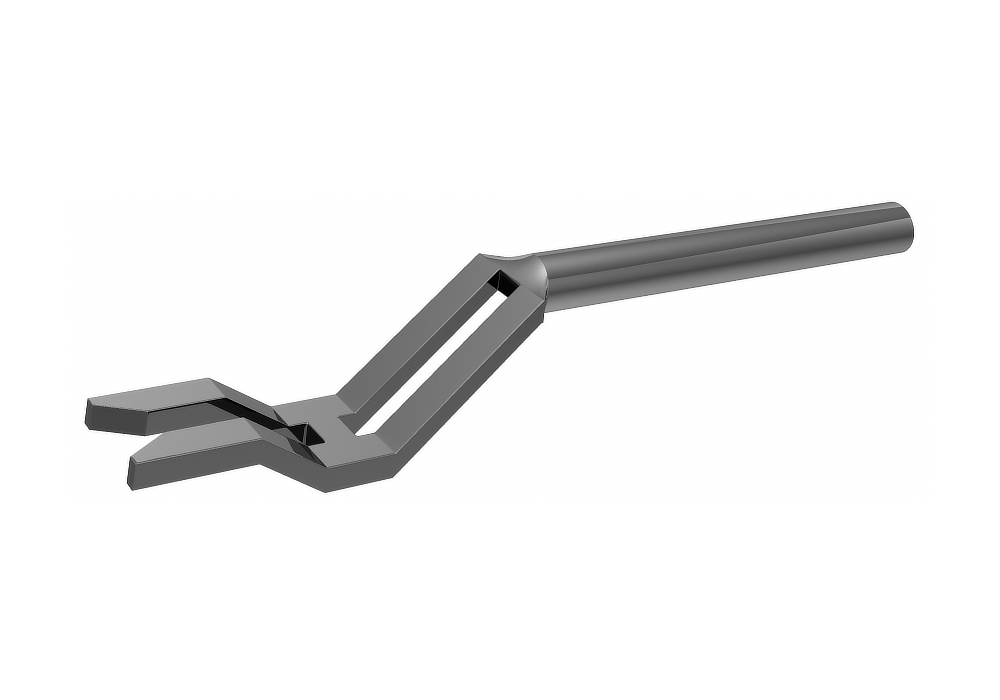

  • No30
    抵抗溶接(フォーミング溶接)
    製品規格(例)
    ・板厚:φ0.2mm〜
    ・線径:φ0.4〜1.0mm
    用途例
    ・車載向け排気ガス酸素センサー用リード
    特徴
    ・プレス加工とリードフォーミング加工の一環生産により、コストパフォーマンスを実現いたします。
溶接加工 + 鍛造加工
  • No15

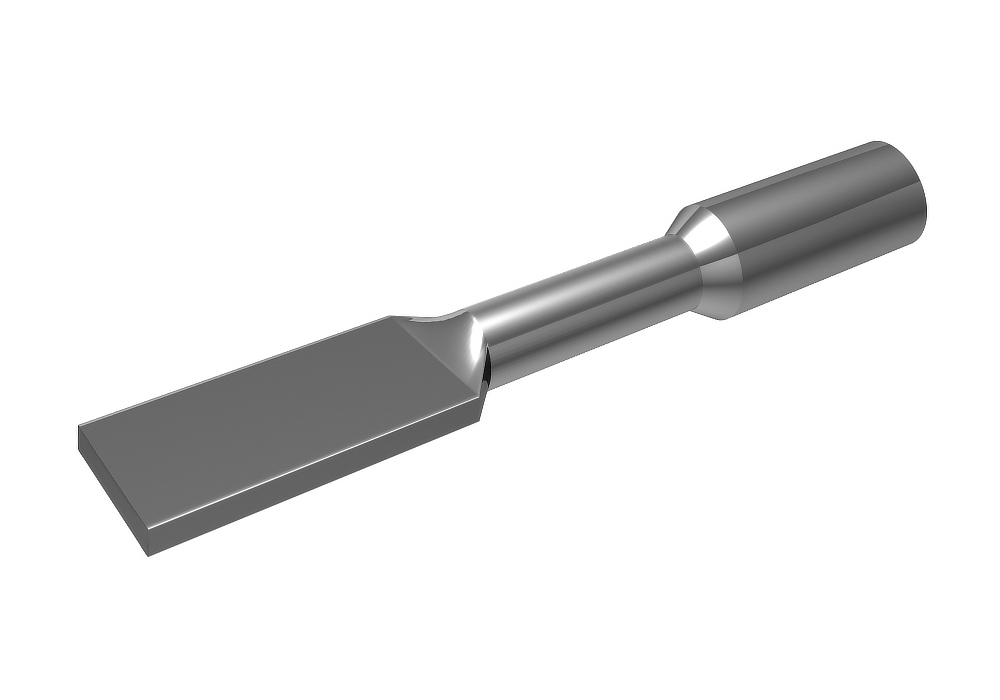

    溶接品潰しリード
    製品材質(例)
    ・鉄ニッケル
    ・ニッケル
    ・コバール
    製品規格(例)
    ・線径:φ0.5mm~0.8mm
    ・全長:8mm~15mm
    ・精度:±0.1
    用途例
    ・センサー用タブ付端子
    特徴
    ・溶接製品に潰し加工をプラスすることで、各種センサー用端子として用途が広がります。
  • ケースリード(板物溶接)
    ケースリード(板物溶接)
    製品材質(例)
    ・ステンレス+スズメッキニッケル
    ・冷間圧延鋼板+スズメッキ銅覆鋼線
    製品規格(例)
    ・板厚:φ0.2mm〜
    ・線径:φ0.4〜1.0mm
    ・溶接強度 例):引っ張り強度試験
    用途例
    ・PC用バックアップバッテリー
    ・コネクター
    ・接点金具
    特徴
    ・多数の異種金属材料、異種部品の溶接が可能です。
鍛造加工 + ろう付け加工
  • Agロウ付きリード
    銀ロウ付きリード
    製品材質(例)
    ・ピン:鉄ニッケル、コバール
    ・銀ロウ:72% 85% 90%
    製品規格(例)
    ・線径:φ0.3~φ0.8mm
    ・全長:4~40mm
    ・精度:±0.05~
    用途例
    ・ハーメチック用端子
    特徴
    ・ヘッダー天面に銀ロウが予備付けされているので、そのまま通炉によるハーメチック加工が可能です。
    ・ハーメチック条件に応じて銀ロウの種類が選択いただけます。

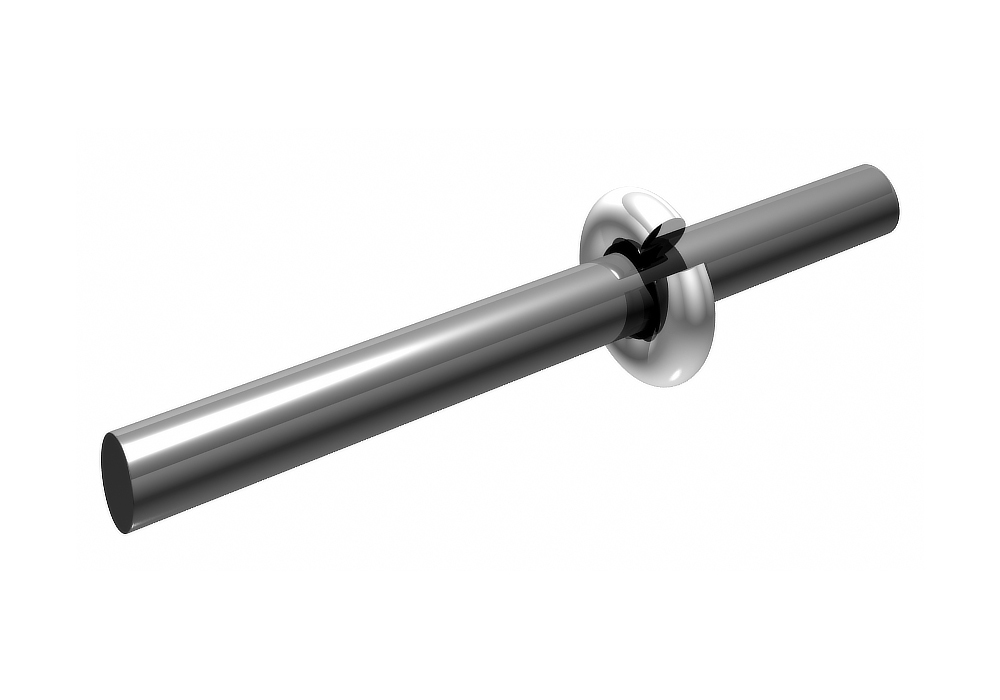

  • Agロウ巻き
    銀ロウ巻き
    製品材質(例)
    ・鉄ニッケル+銀ロウ(72V,85V,90V)
    製品規格(例)
    ・銀ロウボリューム:±10%
    ・銀ロウ巻付率:75%
    ・線径:φ0.4〜φ1.0mm
    用途例
    ・センサー向け気密端子用リード
    特徴
    ・銀ロウワッシャーとリードの溶着工程が不要。
    ・加工工程の短縮と精度が不必要に。
    ・切断部の破断面は70%以上確保が可能です。
鍛造加工 + 切削加工

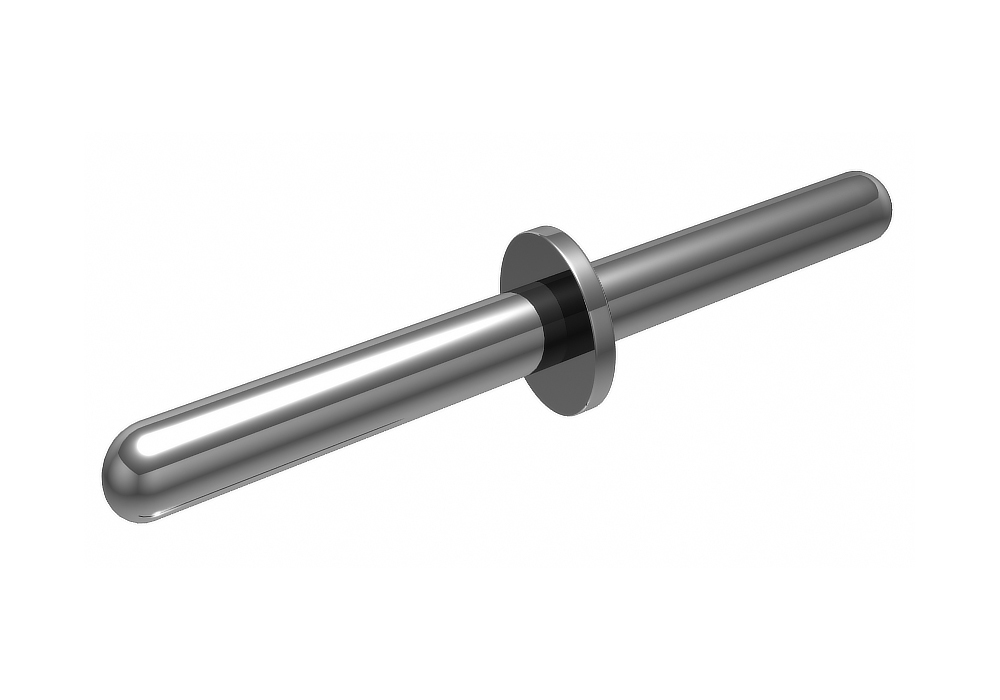

  • R付き 中ツバピン
    R付き 中ツバピン
    製品材質(例)
    ・鉄ニッケル
    ・ステンレス
    ・コバール
    製品規格(例)
    ・線径:φ0.3~φ0.8mm
    ・全長:4~40mm
    ・精度:±0.05~
    用途例
    ・気密端子用ピン
    ・メカ部品用ピン
    ・電子機器部品
    特徴
    ・位置決めや抜け止め、搬送用引掛け等に活用いただけます。

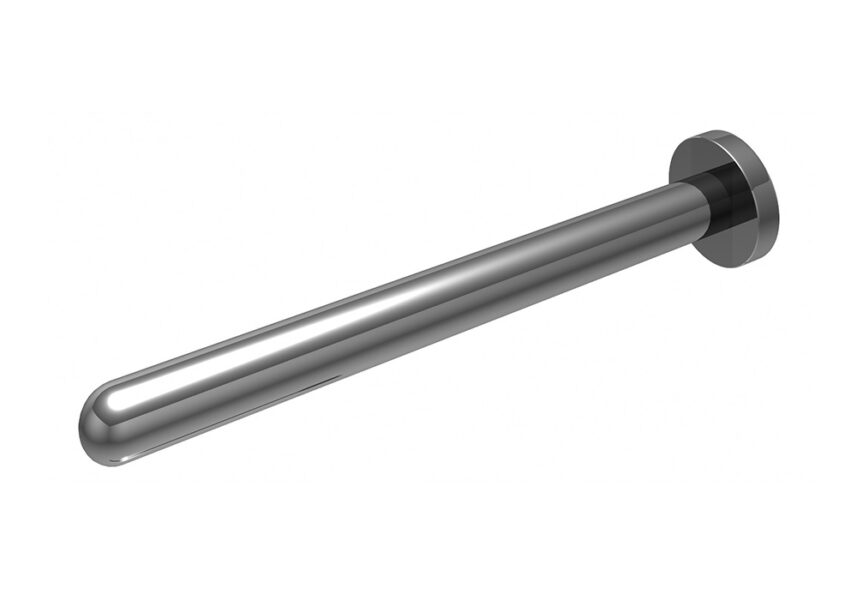

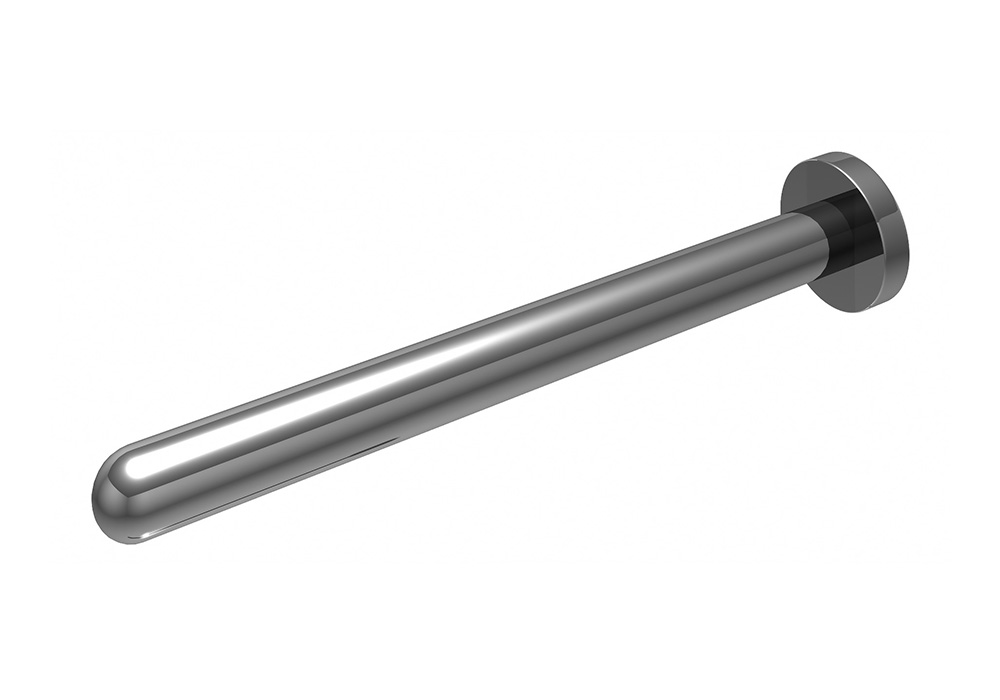

  • SR付きヘッダーリード
    SR付きヘッダーリード
    製品材質(例)
    ・銅
    ・コバール
    ・ニッケル
    ・鉄ニッケル
    製品規格(例)
    ・線径:φ0.8mm~
    ・全長:15mm
    ・精度:±0.1
    用途例
    ・端子
    ・ソケット
    特徴
    ・リード線の片側をSR加工、反対側をヘッダー加工した製品です。
    ・挿入用途のピンとして活用いただけます。
  • 潰し溝付リード
    潰し溝付リード
    製品材質(例)
    ・鉄ニッケル
    ・ステンレス
    ・コバール
    製品規格(例)
    ・線径:φ0.8~φ1.6mm
    ・全長:10~20mm
    ・精度:±0.1
    用途例
    ・ハーメチック用端子
    特徴
    ・溝加工部はサポーター、搬送溝、位置決め等に活用いただけます。
    ・ご希望の潰し形状及び溝形状に対応いたします。
